سیم لاکی در صنایع مختلفی مانند تولید موتورهای الکتریکی، ترانسفورماتورها و سیم‌پیچ‌ها کاربرد دارد. یکی از مهم‌ترین نکات هنگام استفاده از سیم لاکی، شناخت دقیق قطر آن و تبدیل واحدهای اندازه‌گیری مختلف است. این مقاله به بررسی تبدیل قطر سیم لاکی در استانداردهای مختلف می‌پردازد تا انتخاب مناسب‌تری داشته باشید.
اهمیت تبدیل قطر سیم لاکی
قطر سیم لاکی به‌طور مستقیم بر میزان جریان عبوری، مقاومت و کارایی آن در مدارهای الکتریکی تأثیر می‌گذارد. در بسیاری از مواقع، سیم‌ها با استانداردهای مختلفی مانند AWG (استاندارد آمریکایی سیم) و میلی‌متر (متریک) مشخص می‌شوند. بنابراین، داشتن یک جدول تبدیل دقیق، به انتخاب سیم مناسب کمک شایانی خواهد کرد.
جدول محاسبه تبدیل قطر انواع سیم لاکی

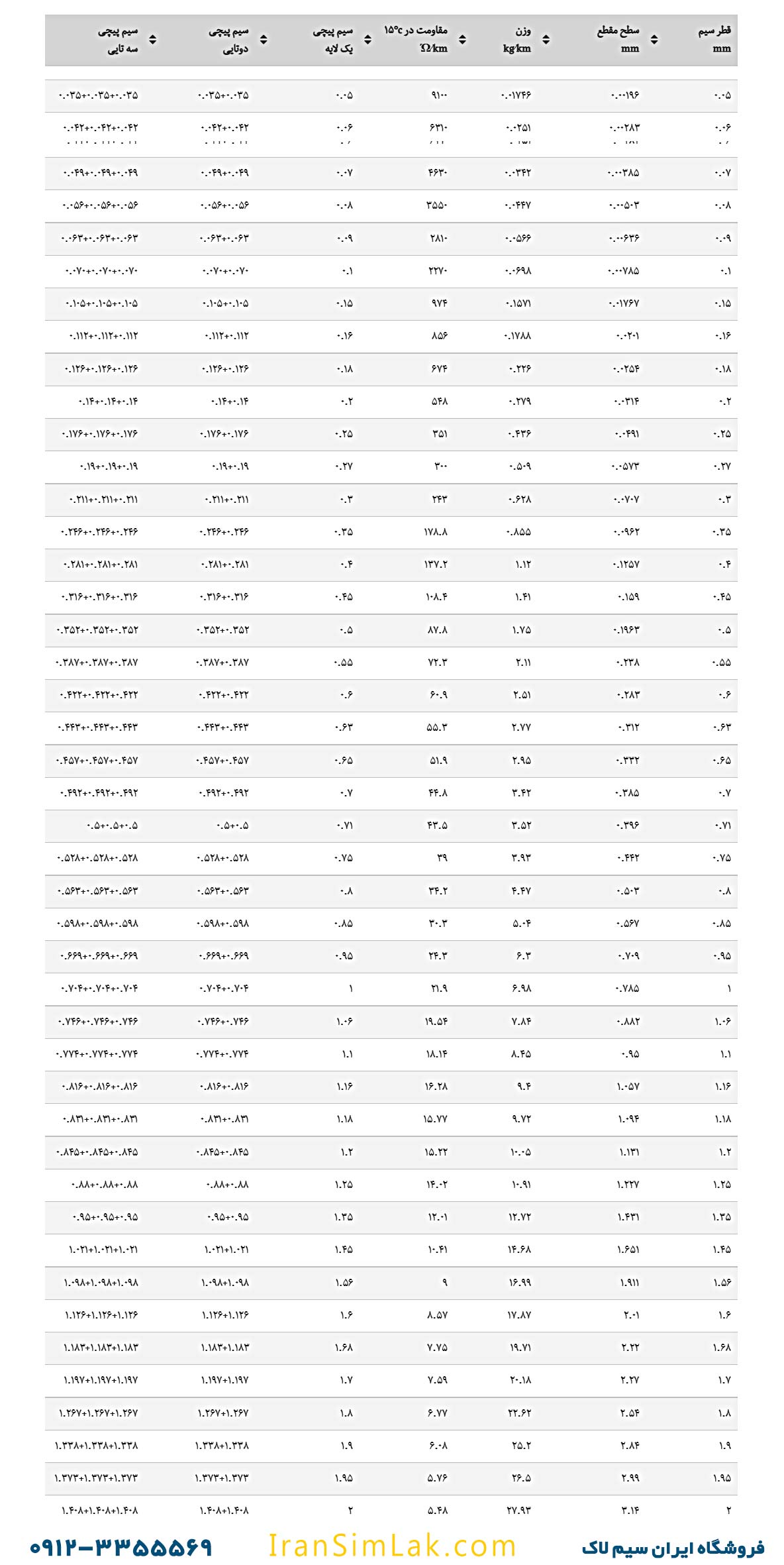

گاه اتفاق می افتد که سیم مورد نیاز جهت سیم پیچی در کارگاه وجود ندارد، ما مجبور می شویم از سیم های دیگر که قطر متفاوتی دارند استفاده کنیم. جدول زیر برای محاسبه تبدیل قطر سیم لاکی تهیه شده است:
چگونه از جدول تبدیل استفاده کنیم؟
برای انتخاب سیم مناسب، ابتدا مشخص کنید که سیم مورد نیاز شما بر اساس چه استانداردی مشخص شده است. سپس، با استفاده از جدول بالا، مقدار معادل آن را در واحد موردنظر پیدا کنید. به عنوان مثال، اگر سیم شما با استاندارد AWG 18 مشخص شده باشد، قطر آن حدود 1.024 میلی‌متر خواهد بود و می‌توان از مقادیر دیگر جدول برای مقایسه آن با سایر سیم‌ها استفاده کرد.
انتخاب سیم مناسب با استفاده از جدول تبدیل
شناخت و تبدیل صحیح قطر سیم لاکی به شما کمک می‌کند تا انتخابی دقیق‌تر و بهینه‌تر برای پروژه‌های الکتریکی خود داشته باشید. استفاده از جدول تبدیل، اطمینان حاصل می‌کند که سیمی با مشخصات مناسب انتخاب شود و عملکرد مطلوبی در مدار داشته باشد. توجه به استانداردهای مختلف و مقایسه آنها، شما را در تهیه سیم مناسب و افزایش کارایی تجهیزات الکتریکی یاری خواهد کرد.
پیشنهاد مطالعه: آموزش اندازه گیری قطر سیم لاکی
با سلام
در جدول بالا؛ قطر سیم لاکی دو رشته و سه رشته یکسان داده شده و کاملا اشتباه است
سلام عرض ادب
خیلی عالیه دستتون درد نکنه
بخش سه تای درست نیست
سلام دوست عزیز. سپاس از شما
سلام .در تلفن های قدیمی یک بوبین با هسته فریت وجود دارد .به دلیل قدیمی بودن قطعه نایاب است . مشخصات بوبین را ندارم .فقط میدانم مثلاً بکیش باید ۶۰۰ اهم و۳۰۰ اهم باشند .چون قطر سیم را نمیدانم از جدول بالا میتوانم سیمی که موجود دارم استفاده کنم ؟ سیم پیچ دوبل است .سپاس
سلام دوست عزیز. بابت سوالی که پرسیدید لطفا با این شماره (مدیر شرکت) تماس بگیرید، تا راهنمایی تون کنیم. 3355569–0912
سپاس فراوان
چجوریه این جدول خداییش قبل انتشار یه چکی بکنید چی به چیه یعنی چی که ۰.۰۳۵و۰.۰۳۵و۰.۰۳۵هم میشه نیم۰.۰۵ و ۰.۰۳۵و۰.۰۳۵ هم میشه نیم۰.۰۵
سلام دوست عزیز این بخش تخصصی هستش و از دست شرکت به ما رسیده، اگه سوالی داشتید تماس بگیرید.
باسلام و درود خدمت شما و همکاران گرامی…نوروزی هستم و درحال حاضر مشغول به کار سیم پیچی الکتروموتور هستم.اگه از نظر شما ایرادی نداشته باشه بنده میتونم جواب سوال این دوست عزیزی که گفتن:چرا تبديل سیم 0.035 و 0.035 و 0.035 میشه0.05 رو بدم…
ببین دوست عزیز از جمع دولا سیم 0.035 اگه با ماشین حساب دقیق حساب کنی عددی که بدست میاد میشه همون 0.05…این عدد درواقع سایز سیم استاندارد و رُندی هست که درحال حاضر در بازار موجوده اما حالا اگه همین سایز سیم رو بخواییم بصورت سه لا محاسبه کنیم و بپیچیم از جمع سه تا سایز0.035 عددی که بدست میاد میشه سایز 0.06 که درواقع همچین سایز سیمی توی بازار موجود نیست و ما باید این سایز رو همون0.05 در نظر بگیریم تا بتونیم به راحتی از بازار تهیه کنیم.لازم به ذکر هست با این کار در محاسبات و سیم پیچی هم هیچ مشکلی پیش نمیاد اگه یک یا دو عدد کمتر یا بیشتر بشه
درواقع این یک عددی که میگم اصلا به هیچ عنوان توی کارکرد موتور هیچ تاثیری نداره و باعث جریان کشی بیش از حد یا سوختن موتور نمیشه
با سلام
البته بستگی به جایی که دارید سیم پیچ کناف ۱میکنید هم داره مثلا تو ترانسهای خطی این درصد خطاها کمتر تاثیر می اره اما توی هسته های فریت در برخی موارد ممکنه حتی درصد خطای خیلی کوچیک، خیلی تاثیر بزر‌گی داشته باشه.سپاس
